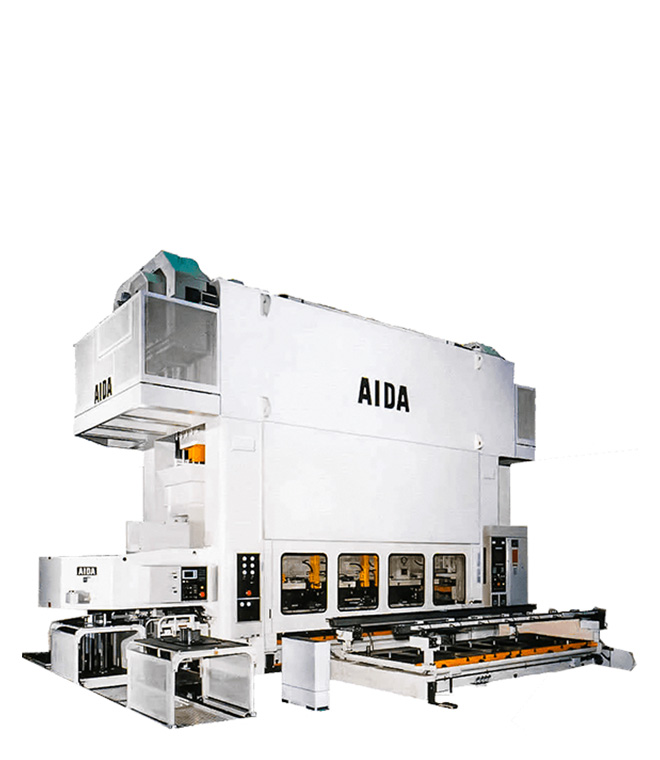

Mechanische Pressen
PME-S2 Serie
2-PUNKT STÄNDERPRESSEN
QUERWELLEN MIT EXZENTERRÄDERN
Presskräfte
von 4000 kN bis 10000 kN
Beschreibung
Die PME-S2-Pressen sind ausgestattet mit weit auseinanderliegenden Druckpunkten, die hohen außermittigen Belastungen standhalten; mit einem spielarmen Antrieb für einen minimalen Durchbruch-Effekt; mit 8-Punkt-Stößelführungen für die Begrenzung von Quer- und Längsbewegungen; mit einem Zugankerrahmen zur Erhöhung der Steifigkeit und Präzision.
AIDA fertigt alle Präzisionsteile im eigenen Werk, um minimales Spiel in den kritischen Bereichen der Pressen zu erreichen. Die hochpräzise Umformung und lange Haltbarkeit wird durch die 8-Punkt-Stößelführung und eine griffige Druckpunktkonstruktion sichergestellt. Die PME-S2-Pressen von AIDA kombinieren meisterhafte handwerkliche Fertigung mit fortschrittlichen Umformtechnologien und ermöglichen die Umformung von Automobil-Strukturblechen und Antriebskomponenten.
- Ein Umformsystem, das maximale Produktionsvielfalt und Stabilität ermöglicht
- Überlastschutz mit fortschrittlichem Metalldichtungsdesign, das eine schnelle Reaktionszeit zum Schutz Ihrer Werkzeuge und Geräte bietet
- Minimales Gesamtspiel, um Durchbruch-Effekte zu verhindern
- Einfache Einstellung zur Beibehaltung der hervorragenden Parallelität und Beständigkeit gegen außermittige Belastung
- Weit auseinanderliegende Druckpunkte, die problemlos außermittigen Belastungen standhalten
Hauptmerkmale
Um den Produktkatalog im pdf-Format anzufordern klicken Sie bitte den Link nebenan.
| Model | PME-S2-4000 | PME-S2-6300 | PME-S2-8000 | PME-S2-10000 |
|---|---|---|---|---|
| Capacity (kN) | 4000 | 6300 | 8000 | 10000 |
| Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | – |
| Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600 |
| Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000 |
| Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800 |
| Side window opening (mm) | 1700 | 2200 | 2200 | 2360 |
| Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000 |
| Slide adjustment (mm) | 250 | 300 | 300 | 300 |
| Press speed in pendulum mode (single reduction) (min 1) | 20÷60 | 20÷50 | 20÷50 | – |
| Press speed in pendulum mode (double reduction) (min 1) | 10÷35 | 10÷30 | 12÷30 | 15÷30 |
